鐵水包搗打料

產(chǎn)品詳情

產(chǎn)品介紹：

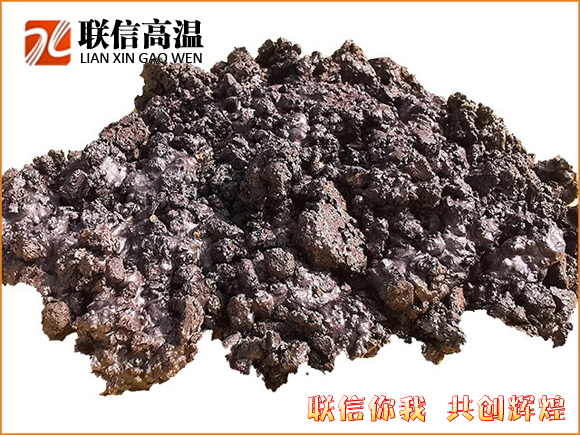

鐵水包搗打料采用高純鋁礬土、剛玉、碳化硅和磷酸鋁結(jié)合工藝制成。

產(chǎn)品用途：

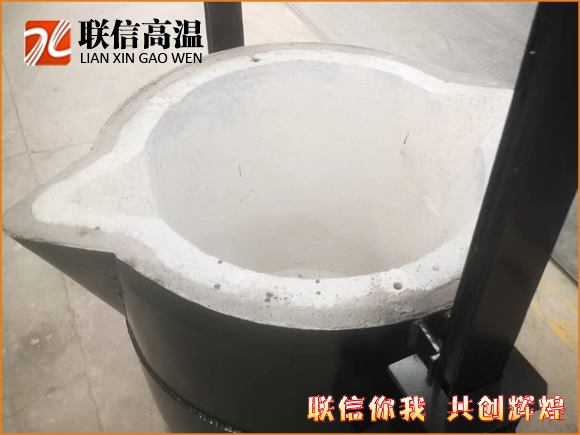

適用于鐵水包整體內(nèi)襯搗打。

產(chǎn)品特點(diǎn)：

該產(chǎn)品具有快速固化脫模、烘烤時(shí)間短等特性，耐沖刷、不崩裂、抗熱震性能良好、不粘鐵渣、使用壽命長(zhǎng)。

包裝和儲(chǔ)存：

三層防潮防漏牛皮紙袋包裝，25kg/袋，40袋/噸包。防曬陰涼處存放三個(gè)月。


鐵水包搗打料施工：

用搗打(人工或機(jī)械)方法施工，并在高于常溫的加熱作用下硬化的不定形耐火材料。一般情況下，用鐵水包搗打料外加4%左右的自來(lái)水充分混合即可施工。搗打施工后脫芯模，緩慢烘爐，充分烘干，開爐時(shí)慢速升溫后再投入使用。具體施工方法，依據(jù)工況來(lái)定。

鐵水包搗打料性能:

通常鐵水包搗打料主要用于與熔融物直接接觸的部位，要求耐火材料需具有良好的體積穩(wěn)定性、致密性和耐侵蝕性，所以一般選用高溫?zé)苫螂娙墼稀v打料的*大粒徑與使用部分的施工方法有關(guān)，一般臨界粒度為8mm。多數(shù)搗打料在未燒結(jié)前的常溫強(qiáng)度較低，有的中溫強(qiáng)度也不高，只有在加熱時(shí)達(dá)到燒結(jié)后才獲得良好的結(jié)合。搗打料的耐火性能和耐熔融物侵蝕能力可以通過(guò)*原料的選擇、調(diào)整合理配比以及精心施工而獲得。在高溫下?lián)v打料除具有較高的穩(wěn)定性和耐侵蝕性外。其使用壽命在很大程度上還取決于使用前的烘烤或次使用時(shí)的燒結(jié)質(zhì)量。

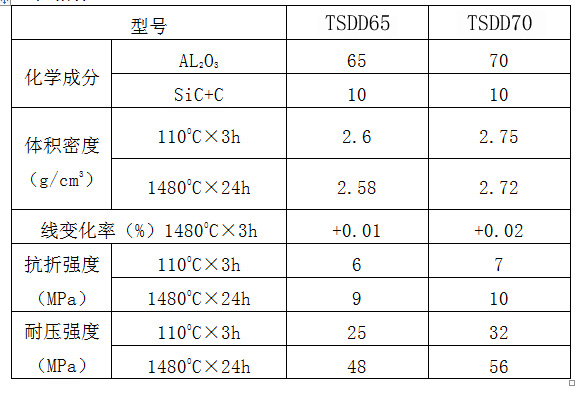

鐵水包搗打料理化指標(biāo):
